C#-利用自定义控件创建箭头控件

2022-05-18 231 0

1.向解决方案中添加windows窗体,目的用来显示我们创建的自定义控件。这里我创建一个ArrowView的窗口类。

2.鼠标右键->添加->新建项->自定义控件,这里我们命名为Arrow.cs,接下来编写箭头的代码,我们可以给几个属性,比如箭头的颜色,箭头边框的颜色,边框的跨度等等,你可以增加你需要控制的属性。

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows;
using System.Windows.Controls;
using System.Windows.Data;
using System.Windows.Documents;
using System.Windows.Input;
using System.Windows.Media;
using System.Windows.Media.Imaging;
using System.Windows.Navigation;
using System.Windows.Shapes;

namespace Demo.CustomControl
{
    /// <summary>
    /// 按照步骤 1a 或 1b 操作,然后执行步骤 2 以在 XAML 文件中使用此自定义控件。
    ///
    /// 步骤 1a) 在当前项目中存在的 XAML 文件中使用该自定义控件。
    /// 将此 XmlNamespace 特性添加到要使用该特性的标记文件的根
    /// 元素中:
    ///
    ///     xmlns:MyNamespace="clr-namespace:Demo.CustomControl"
    ///
    ///
    /// 步骤 1b) 在其他项目中存在的 XAML 文件中使用该自定义控件。
    /// 将此 XmlNamespace 特性添加到要使用该特性的标记文件的根
    /// 元素中:
    ///
    ///     xmlns:MyNamespace="clr-namespace:Demo.CustomControl;assembly=Demo.CustomControl"
    ///
    /// 您还需要添加一个从 XAML 文件所在的项目到此项目的项目引用,
    /// 并重新生成以避免编译错误:
    ///
    ///     在解决方案资源管理器中右击目标项目,然后依次单击
    ///     “添加引用”->“项目”->[浏览查找并选择此项目]
    ///
    ///
    /// 步骤 2)
    /// 继续操作并在 XAML 文件中使用控件。
    ///
    ///     <MyNamespace:Arrow/>
    ///
    /// </summary>
    public class Arrow : Control
    {
        static Arrow()
        {
            DefaultStyleKeyProperty.OverrideMetadata(typeof(Arrow), new FrameworkPropertyMetadata(typeof(Arrow)));
        }
        /// <summary>
        /// 箭头颜色
        /// </summary>
        private SolidColorBrush m_ArrowColor;
        public SolidColorBrush ArrowColor
        {
            get
            {
                return m_ArrowColor;
            }
            set
            {
                m_ArrowColor = value;
            }
        }
        /// <summary>
        /// 箭头边框颜色
        /// </summary>
        private SolidColorBrush m_ArrowBorderColor;
        public SolidColorBrush ArrowBorderColor
        {
            get
            {
                return m_ArrowBorderColor;
            }
            set
            {
                m_ArrowBorderColor = value;
            }
        }
        /// <summary>
        /// 箭头边框宽度
        /// </summary>
        public double m_ArrowBorder = 0;
        public double ArrowBorder
        {
            get
            {
                return m_ArrowBorder;
            }
            set
            {
                m_ArrowBorder = value;
            }
        }
        protected override void OnRender(DrawingContext drawingContext)
        {
            drawingContext.DrawGeometry(ArrowColor, new Pen(ArrowBorderColor, 1), ArrowDraw());
        }
        private StreamGeometry ArrowDraw()
        {
            StreamGeometry streamGeometry = new StreamGeometry();
            var point0 = new Point(this.ActualWidth/3,0);
            var point1 = new Point(this.ActualWidth / 3*2, 0);
            var point2 = new Point(this.ActualWidth / 3*2, this.ActualHeight/3*2);
            var point3 = new Point(this.ActualWidth, this.ActualHeight/3*2);
            var point4 = new Point(this.ActualWidth / 2, this.ActualHeight);
            var point5 = new Point(0, this.ActualHeight/3*2);
            var point6 = new Point(this.ActualWidth/3,this.ActualHeight/3*2);
            using (StreamGeometryContext streamGeometryContext = streamGeometry.Open())
            {
                streamGeometryContext.BeginFigure(point0,true,false);
                streamGeometryContext.LineTo(point1, true, true);
                streamGeometryContext.LineTo(point2, true, true);
                streamGeometryContext.LineTo(point3, true, true);
                streamGeometryContext.LineTo(point4, true, true);
                streamGeometryContext.LineTo(point5, true, true);
                streamGeometryContext.LineTo(point6, true, true);
                streamGeometryContext.LineTo(point0, true, true);
            }
            return streamGeometry;
        }
    }
}

3.重新生成下项目,打开视图->工具箱,我们回到ArrowView的设计窗口,在工具箱中我们就能够找到我们刚才创建的自定义箭头控件Arrow,将其拖到我们需要显示的窗口,然后设置我们刚才定义的一些属性。

<CustomControl:Arrow ArrowColor="AliceBlue" ArrowBorder="1" ArrowBorderColor="Red" Height="100" Width="100"/>

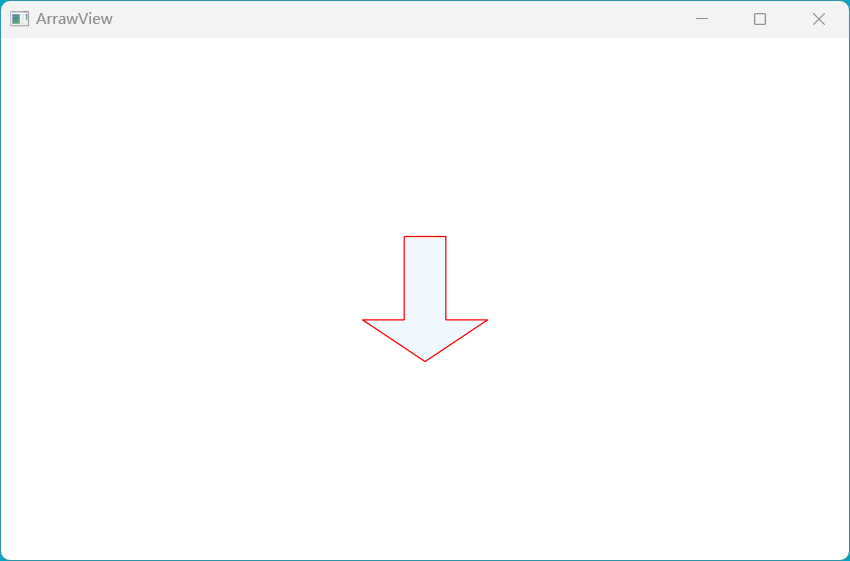

4.至此,我们可以通过自定义控件创建出箭头控件了,可以通过此方法创建出更复杂的控件。
